磁性编码器与光电编码器的区别?

比起传统的光电编码器,磁式编码器在持久性、可靠性、紧凑的封装设计上都有很多优势

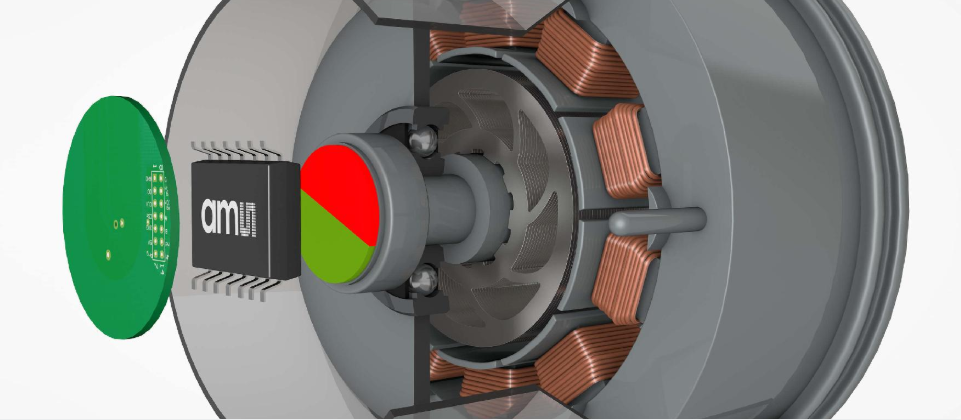

      磁性编码器的主要组成部分包括磁阻传感器、磁鼓和信号处理电路。磁鼓上等间隔地记录了小磁极,这些磁极在磁化后,在旋转时会形成规律性的分散空间漏磁场。磁传感器探头根据磁阻效应将变化的磁场信号转换为电阻值的变化,并施加电压。在作用下,变化的电阻值被转换为电压变化。模拟电压信号经过后期的信号处理电路处理后,转换为计算机可识别的数字信号,从而实现磁旋转编码器的编码功能。因此,磁性编码器采用了磁电设计方案。

     光电编码器由光源、码盘和光电接收器组成,其中码盘是编码器的重要部分。光电编码器主要用于测量位移或角度。传统光电编码器的码盘材料通常有玻璃、金属和塑料。玻璃码盘在玻璃上沉积了非常细的线条,其耐热稳定性和精度可以达到一般的标准和需求,但非常容易破裂。

      磁性编码器的特性和优势:


  1.       抗干扰能力强:磁性编码器不受环境中的电磁干扰影响,适用于复杂环境,如高磁场、强振动等情况。
  2.       高精度:磁性编码器可以实现较高的分辨率和精度,适用于对测量精度要求较高的应用。
  3.       安装简单:磁性编码器的结构相对简单,安装方便,不需要复杂的光学系统。
  4.       宽温范围:磁性编码器通常具有较宽的工作温度范围,适用于温度变化较大的工作环境。
  5.       耐腐蚀和耐污:磁性编码器的磁鼓和磁极结构能够在恶劣的工作环境下长时间稳定运行,具有较强的耐腐蚀和耐污性能。



      光电编码器的特性和优势:


  1.       较小尺寸:光电编码器的码盘可以采用较小尺寸的材料制造,适用于空间有限的应用。
  2.       低成本:由于光电编码器的结构相对简单,制造成本相对较低。
  3.       可靠性较高:传统的光电编码器经过长时间的应用验证,具有较高的可靠性。
  4.       不受磁场影响:光电编码器不受外部磁场的影响,适用于磁场干扰较大的工作环境。
  5.       高速度应用:由于光电编码器不需要进行复杂的算术处理,适用于高速运动控制。

      磁性编码器和光电编码器都是常见的旋转或位移传感器,它们在工作原理、特性和优势方面存在一些差异。磁性编码器具有抗干扰能力强、高精度、宽温范围和耐腐蚀耐污等优点,适用于对精度和稳定性要求较高的应用。光电编码器具有较小尺寸、低成本和较高的可靠性等优势,适用于对成本和空间有较高要求的应用。在选择编码器时,需要根据具体应用的需求综合考虑其特性和优势,以确保选用最合适的编码器来满足实际应用需求。无论是磁性编码器还是光电编码器,都在现代自动化控制系统中扮演着不可或缺的角色,为工业领域的发展提供了强大的支持。
